Objetivos

Realización del ejecicio Follow_line de RoboticsAcademy

Pasos realizados

El primer paso fue la intalación y configuración del docker usado para la realización de los ejercicios. Una vez que todo estaba instalado inicie la programación del ejercico. En el ejercicio se usan 3 funciones diferentes y una clase, ademas del codigo principal.

- Clase ROS2

En esta clase se define el subscriptor y el publicador de ROS a los topics /cam_f1_left/raw_image y /cmd_vel respectivamente y el callback para recibir la imagen.

- Función procesar_imagen

En esta función se usan funciones básicas de opencv para el procesado de imagenes, para detectar la línea roja y obtener su centroide.

def procesar_imagen(img):
                copia = img.copy()

hsv = cv2.cvtColor(img, cv2.COLOR_BGR2HSV)

lower_red1 = np.array([0, 100, 100])
                upper_red1 = np.array([10, 255, 255])

lower_red2 = np.array([160, 100, 100])
                upper_red2 = np.array([179, 255, 255])

mask1 = cv2.inRange(hsv, lower_red1, upper_red1)
                mask2 = cv2.inRange(hsv, lower_red2, upper_red2)
                mask = mask1 + mask2

kernel = np.ones((5, 5), np.uint8)
                mask = cv2.morphologyEx(mask, cv2.MORPH_OPEN, kernel)
                mask = cv2.morphologyEx(mask, cv2.MORPH_CLOSE, kernel)

momentos = cv2.moments(mask)

if momentos["m00"] > 0:
                    cx = int(momentos["m10"] / momentos["m00"])
                    cy = int(momentos["m01"] / momentos["m00"])
                    cv2.circle(copia, (cx, cy), 8, (0, 255, 0), -1)
                    return copia, (cx, cy)
                else:
                    return copia, None

- Función controlador

En esta función se calcula el controlador P, PD o PID dependiendo de cual sea el modo de entrada (1, 2 o 3 respectivamente). Esto es útil para seleccioanr los valores de las constantes Kp, kd y Ki correctamente.

- Función velocidad_adaptitiva

En esta función se calcula la velocidad lineal en función de la velocidad angular, esto permite que el movimiento en las curvas sea más suave, ya que cuanto mayor sea la velocidad angular menos será la velocidad lineal.

- Main

En la parte principal del código se incializa la clase ROS2 y se define todos los parametros de control y dependiendo de la variables ROS, se utilizará HAl o ROS2 para la resolución del ejercicio.

node = ROS2()

# Parámetros de control
            modo = 3          # 1=P, 2=PD, 3=PID
            Kp = 0.0025
            Kd = 0.0015
            Ki = 0.00001
            dt = 0.05
            alpha = 0.7

error_anterior = 0.0
            integral = 0.0
            derivada_anterior = 0.0

ROS = True #Si es True se usa ROS, si es False HAL:

while True:
                Frequency.tick()
                rclpy.spin_once(node, timeout_sec=0)

if ROS:
                img = node.image
                else:
                    img = HAL.getImage()

if img is not None:
                    processed, center = procesar_imagen(img)
                    WebGUI.showImage(processed)

if center is not None:
                        cx, _ = center

# Error con signo correcto
                        error = (img.shape[1] // 2) - cx

# Control
                        w, integral, derivada = controlador(
                            error,
                            error_anterior,
                            integral,
                            derivada_anterior,
                            dt,
                            modo,
                            Kp,
                            Ki,
                            Kd,
                            alpha
                        )

# Saturación
                        w = max(min(w, 1.0), -1.0)

# Velocidad adaptativa
                        v = velocidad_adaptativa(w)

if ROS:
                            msg = Twist()
                            msg.linear.x = float(v)
                            msg.angular.z = float(w)
                            node.publisher.publish(msg)
                        else:
                            HAL.setV(v)
                            HAL.setW(w)

error_anterior = error
                        derivada_anterior = derivada

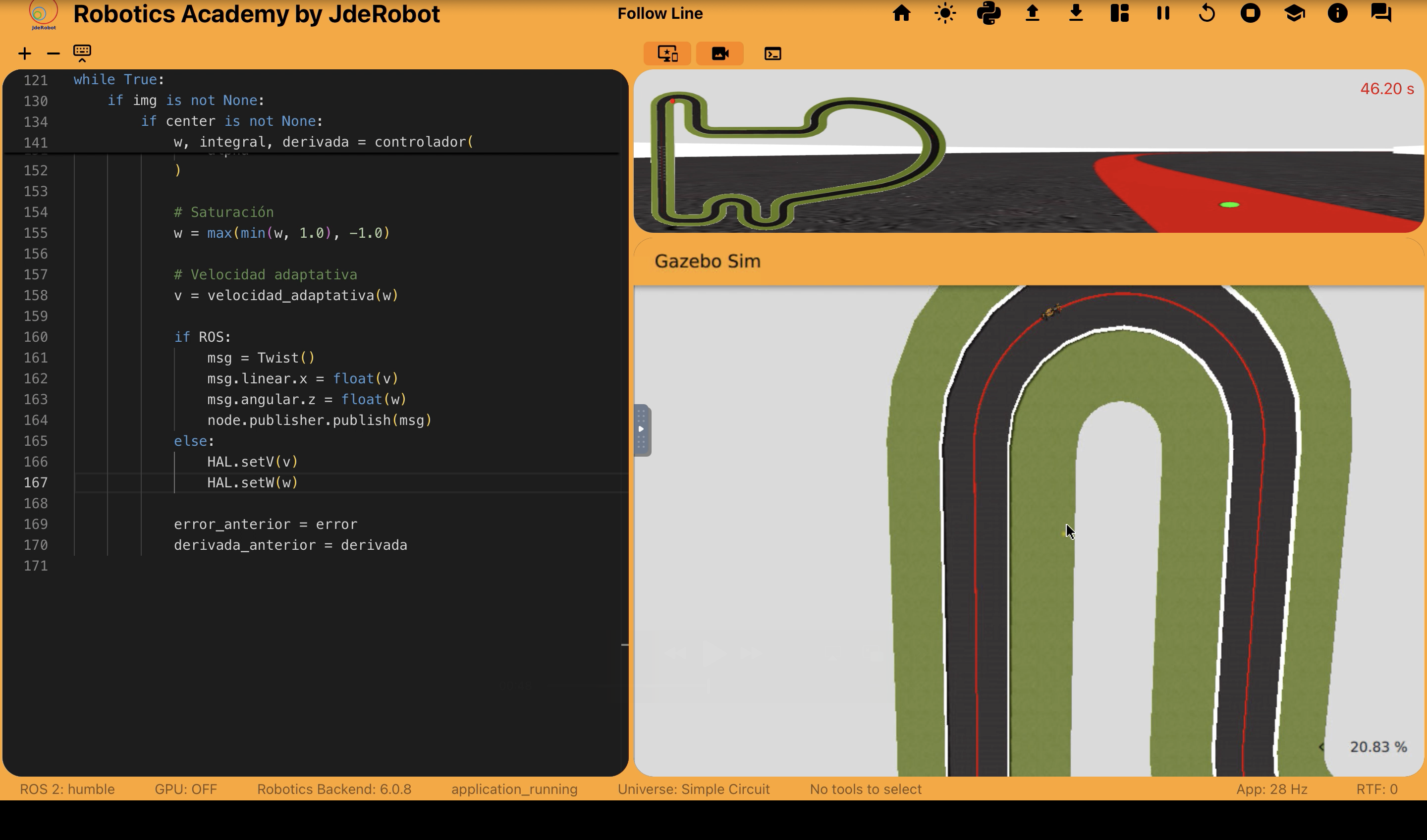

- Codigo completo

import WebGUI
            import HAL
            import Frequency
            import rclpy
            from rclpy.node import Node
            from sensor_msgs.msg import Image
            from geometry_msgs.msg import Twist
            from cv_bridge import CvBridge
            import cv2
            import numpy as np

# Subscriptor ROS2 imagen
            class ROS2(Node):
                def __init__(self):
                    super().__init__('image_subscriber')

self.bridge = CvBridge()
                    self.image = None

self.subscription = self.create_subscription(
                        Image,
                        '/cam_f1_left/image_raw',
                        self.image_callback,
                        10
                    )

# Publisher de velocidad
                    self.publisher = self.create_publisher(
                        Twist,
                        '/cmd_vel',
                        10
                    )

def image_callback(self, msg):
                    self.image = self.bridge.imgmsg_to_cv2(msg, 'bgr8')

# Procesamiento de imagen
            def procesar_imagen(img):
                copia = img.copy()

hsv = cv2.cvtColor(img, cv2.COLOR_BGR2HSV)

lower_red1 = np.array([0, 100, 100])
                upper_red1 = np.array([10, 255, 255])

lower_red2 = np.array([160, 100, 100])
                upper_red2 = np.array([179, 255, 255])

mask1 = cv2.inRange(hsv, lower_red1, upper_red1)
                mask2 = cv2.inRange(hsv, lower_red2, upper_red2)
                mask = mask1 + mask2

kernel = np.ones((5, 5), np.uint8)
                mask = cv2.morphologyEx(mask, cv2.MORPH_OPEN, kernel)
                mask = cv2.morphologyEx(mask, cv2.MORPH_CLOSE, kernel)

momentos = cv2.moments(mask)

# Controlador P / PD / PID
            def controlador(error, error_anterior, integral, derivada_anterior,
                            dt, modo, Kp, Ki, Kd, alpha):
                # Proporcional
                P = Kp * error

# Derivada (filtrada)
                D = 0.0
                derivada = 0.0
                if modo >= 2:
                    derivada = (error - error_anterior) / dt
                    derivada = alpha * derivada_anterior + (1 - alpha) * derivada
                    D = Kd * derivada

# Integral
                I = 0.0
                if modo == 3:
                    integral += error * dt
                    integral = max(min(integral, 1000), -1000)
                    I = Ki * integral

salida = P + D + I

return salida, integral, derivada

# Velocidad adaptativa
            def velocidad_adaptativa(w, v_max=5.0, v_min=1.0):
                w_abs = abs(w)
                w_norm = min(w_abs / 1.0, 1.0)
                v = v_max * (1.0 - w_norm)
                return max(v, v_min)

# Main
            node = ROS2()
